Produkta ievads

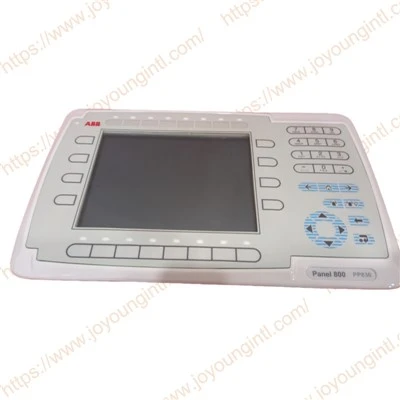

3BSE042236R2 PP865A ir 15{5} collu rūpnieciskā skārienekrāna cilvēka{8}mašīnas saskarne (HMI) no ABB Panel 800 sērijas. Tam ir augstas-izšķirtspējas displejs un vairāku protokolu komunikācijas iespējas, un tas ir paredzēts skarbiem rūpniecības scenārijiem, piemēram, ķīmijas, enerģētikas un naftas un gāzes rūpniecībā. Tas izceļas ar vieglu darbību un spēju pielāgoties videi.
Tehniskās specifikācijas
|
Ražošana |
ABB |
|
Modelis |
PP865A |
| Daļas numurs | 3BSE042236R2 |
|
Apraksts |
Procesa panelis 800 |
|
Izcelsme |
Zviedrija |
|
Izmērs |
42*28*7cm |
|
Svars |
3,85 kg |
Produkta informācija
Interfeisa izstrādes pamatā ir ABB Panel Builder konfigurācijas rīks (3BSE042236R2 PP865A). Šis rīks ir līdzīgs Windows operētājsistēmai ar bagātīgām iebūvētām-veidnēm un grafikas bibliotēkām, kā arī atbalsta daudzvalodu displeju, ievērojami vienkāršojot HMI projektu konfigurēšanu un atkļūdošanas procesu. Tas ir aprīkots ar Ethernet, RS{11}}232 un RS-485 saskarnēm, kas atbalsta vienlaicīgu 3 PLC un 2 attālo I/O moduļu pieslēgšanu, apmierinot lielapjoma aprīkojuma dalītās vadības vajadzības.
Tas atbalsta galvenos industriālos protokolus, piemēram, Modbus, OPC un PROFIBUS, kā arī ir saderīgs ar Ethernet/IP sakaru protokoliem, nodrošinot netraucētu integrāciju ar ABB AC800M kontrolleriem un trešās puses rūpnieciskajām iekārtām.
Kabeļu un autobusu galapunkts RS-485:
• Izmantojiet ekranētu un vītā pāra kabeli. Ja vēlaties izmantot maksimālo pārraides attālumu un maksimālo pārraides ātrumu, pāra kapacitāte nedrīkst pārsniegt 52,5 pF/m, un laukumam jābūt vismaz 0,25 mm² (AWG 24).
• 0 V, saziņas atskaites spriegums jāiekļauj kabeļos. Izmantojot divvirzienu saziņu, izmantojiet divus pārus; viens pāris saziņai un viens pāris 0 V.
• Vairogam jābūt iezemētam vienā galā. Otrs gals parasti ir iezemēts, bet ar lielākiem attālumiem vai ja ir zemējuma potenciāla atšķirība, vairogs jāsavieno ar zemi, izmantojot 0,1 μF/250 V plastmasas kondensatoru, lai novērstu zemes strāvu pītajā vairogā. Vairāki ražotāji iesaka vairogu iezemēt katrā mezglā.
Dažādiem ražotājiem ir dažādas kopnes gala sistēmas. RS-485 standartā nav aprakstīts, kā tiktu veikta funkcija "Fail Safe", tikai sistēmai jāspēj rīkoties ar kļūdu.
Atkarībā no saņēmēja konstrukcijas kopnes vadi var būt vienā līmenī vai arī tie ir jāvelk-augšup vai velk-uz leju, lai nodrošinātu, ka netiek atklāti bojāti signāli, kad kopne ir atpūtas režīmā (visi raidītāji ir atvienoti).
1. Dažiem (vecākiem) operatoru paneļiem bija vilkšanas-uz augšu un -uz leju pretestība, izņemot faktisko kopnes izbeigšanu pie 120 omi, līdzīgi kā Westermo un Profibus.
2. Jaunākiem paneļiem ir cita veida adresāts, t.s
Ja citiem RS-48585 tīkla mezgliem ir nepieciešama vilkšana-augšup un lejup un operatora panelis atrodas vienā cilpas galā, var veikt vienu no tālāk norādītajām procedūrām.
3. Pievienojiet divus 1 oma/0,25 W rezistorus 25-polu D-sub kontaktam. Iestatiet džempera tapas 6-19.
